后全面屏时代的边框变革,从侧边压感触觉反馈开始

2019-10-12

苹果发布会后被指持续创新乏力,不得不说也是国内品牌的创新将消费者的预期大大提高了。


后全面屏时代的边框变革,从侧边压感触觉反馈开始


如今,我们能看到的智能手机除了单纯堆配置以外,目前各家厂商都具备了真正意义上定位更加高端的产品线,这些旗舰产品除了配置方面要足够“旗舰”以外,更重要的是还需要起到一定的引领作用。


这个引领可能只是针对自家产品,当然,也可能会拓展到其他行业,比如说今年普及的前置摄像头升降设计,便是如此。



这些系列更新的时候,作为IC设计行业的工程师,我们通常也会更加关注和期待,就比如华为的Mate/P系列,OPPO的Find/Reno系列,vivo的NEX系列以及刚推出的小米MIX系列……每一款的创新元素都极有可能成为一个市场未来的发展趋势。


9月,手机行业的金秋时节,iPhone一年一度的发布会,没有任何出人意料的平淡之后,各大安卓品牌旗舰手机纷纷登场,9月15日,Vivo NEX3 5G手机发布;9月19日,Mate30 Pro 5G手机发布;9月24号,小米 9 Pro 5G和 MIX Alpha概念手机发布……


当我们将这几款手机放到一起,有个惊人的发现,侧边似乎都是屏幕,按键不见了!



后全面屏时代的边框变革,从侧边压感触觉反馈开始
NEX 3
后全面屏时代的边框变革,从侧边压感触觉反馈开始
Mate 30 Pro
后全面屏时代的边框变革,从侧边压感触觉反馈开始
Mix Alpha



错,全都采用了虚拟按键的方案,但是各家方案却有不同。让我们再回顾一下这几款虚拟侧键方案:



后全面屏时代的边框变革,从侧边压感触觉反馈开始


NEX 3:压感方案,虚拟音量键+电源键


NEX3在设计上的最大亮点“瀑布屏”使用了6.89英寸的柔性屏,弯折角度近乎垂直,在屏占比上高达99.6%。中框的独特性在于直接砍掉了传统的实体电源和音量按键,采用压感触控方案,配合横向X轴线性马达,通过艾为高压线性马达驱动的精确触觉控制产生媲美机械按键的反馈,最终才呈现出了NEX3侧边的隐藏压感键,实际使用中压感按键反应灵敏,反馈干净清晰,体验已经相当接近实体按键了。


后全面屏时代的边框变革,从侧边压感触觉反馈开始


电源键位置还做了凸起纹理来起到定位作用,「音量+-」键分布于电源键两侧,在大多数界面侧面会有图标提示压感按键的位置,不过一开始习惯几次之后其实基本就能做到闭眼盲控了,有意思的是vivo还为压感键设计了一套独立电源系统,也就是说关机状态下压感按键也是能够正常独立工作的。


NEX的设计思路是,虚拟按键从体验和交互习惯上尽可能尊重消费者对原有传统按键的使用习惯,实际拿到手体验时,如果不特意提醒,就不太会发现原来这是虚拟的。




后全面屏时代的边框变革,从侧边压感触觉反馈开始

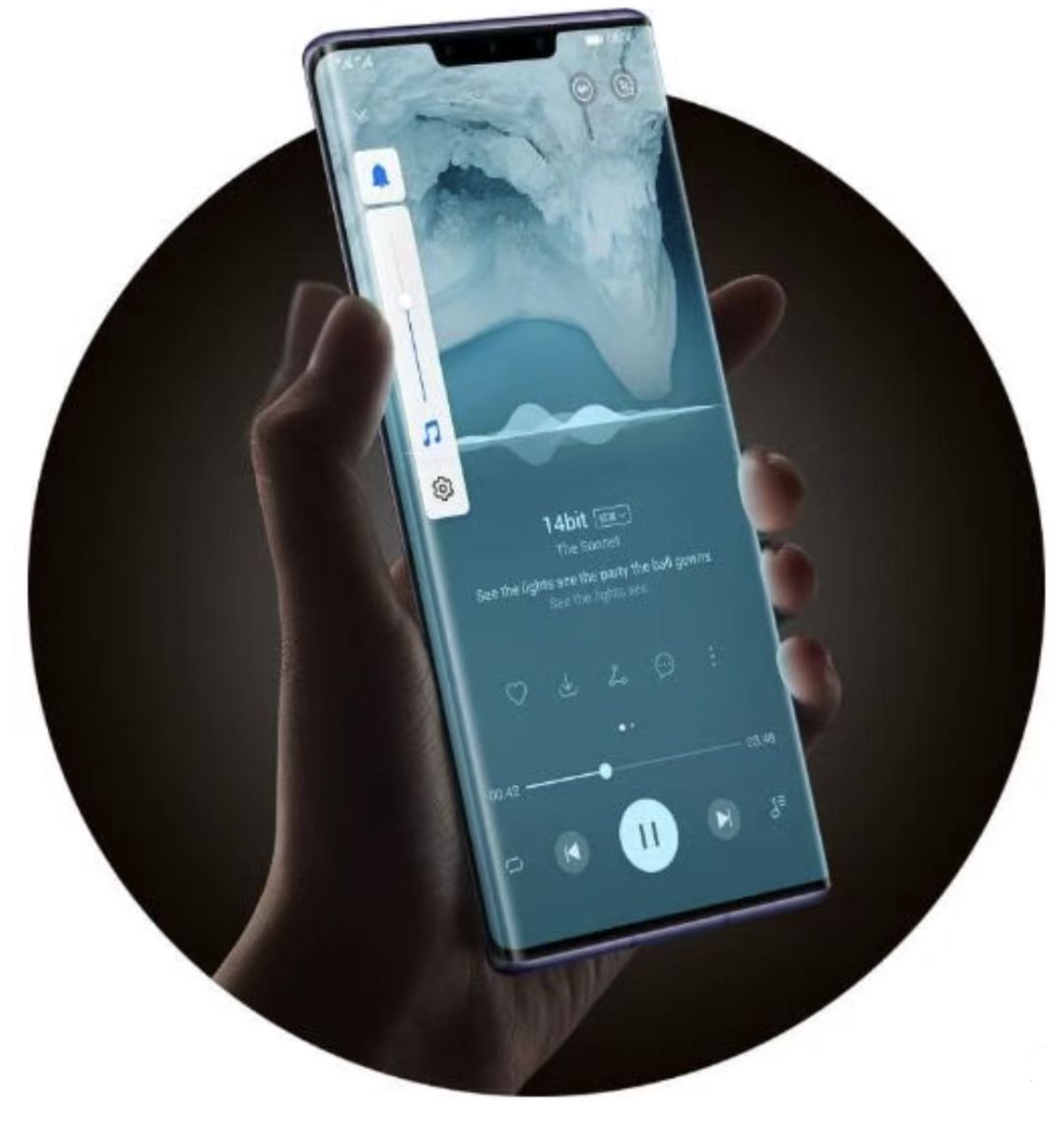

Mate30 Pro:触摸、虚拟音量键,保留侧边实体电源键


因为机身侧面大部分是柔性屏幕,华为去掉了Mate30Pro侧边音量键、但还是保留了一个狭长的电源键,这对极致完美主义者来讲,是个不小的遗憾。


后全面屏时代的边框变革,从侧边压感触觉反馈开始

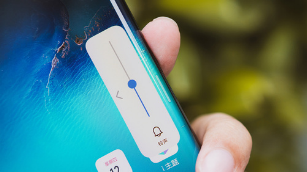

但这并不意味着音量按键消失,取而代之的是“侧屏触控”。环幕屏边缘可自定义音量调节滑块的位置,也就是说,无论用户习惯左边还是右边使用音量键,都可以设置实现。


华为Mate30 Pro甚至可以学习用户握持手机的习惯,根据当前姿态智能启用侧屏触控。为了让音量键手感更像实体键,华为通过线性马达模拟了调整音量时候的震动感,以此提供触觉反馈,让虚拟按键操作仿佛是真实按键。


对此也有网友产生质疑,Mate30 Pro是否会存在左右两侧屏幕误触问题呢?

华为消费者业务手机产品线副总裁李小龙表示,“在我们手机当中误触绝对不会出现。”其解释称,“我们是把手机的屏幕主屏分成三个区域,中间是平面显示器,两边是弯折区域。也就是说你两边的弯折区域你是根本触碰不到的,我们做了一个完整的分割。”

至于触碰式音量键,李小龙认为习惯了就很方便。



后全面屏时代的边框变革,从侧边压感触觉反馈开始

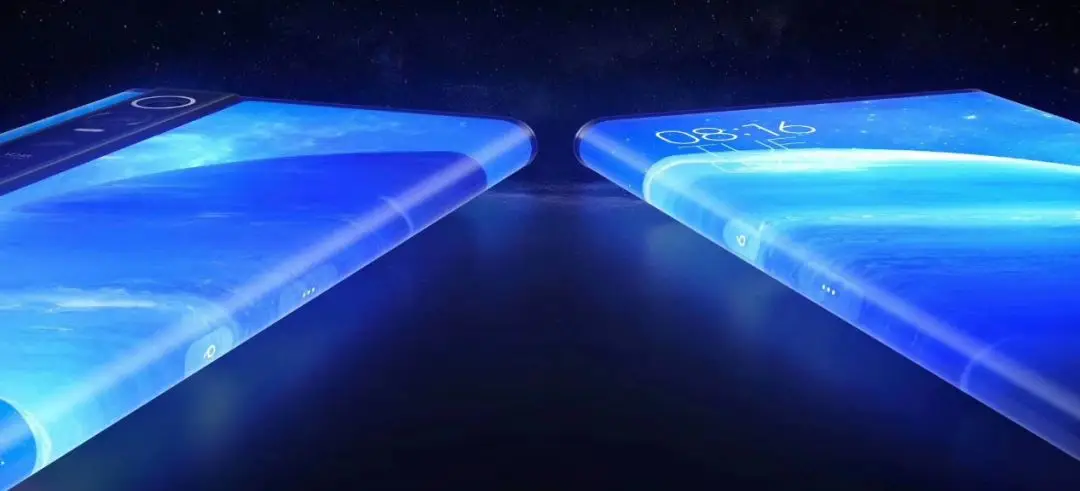

MIX Alpha:双侧边压感方案,虚拟音量键


小米 MIX Alpha采用了一块完整的屏幕环绕机身,拥有高达180.6%的屏占比,雷军表示,这不是折叠屏,不是双面屏,也不是瀑布屏,而是更能代表未来方向的屏幕形态——环绕屏。


小米 MIX Alpha 侧边是完整的屏幕,颜值极高采用双侧压感屏,侧面线性马达,艾为高压线性马达驱动支持AI+多传感器防误触技术。


后全面屏时代的边框变革,从侧边压感触觉反馈开始


三种方案的对比

Items

Mate30 Pro

NEX3

Mix α

虚拟侧键方案

触摸+

Haptic反馈

压感+

Haptic反馈

压感+

Haptic反馈

电源键

实体

压感虚拟

压感虚拟

虚拟触觉位置

手机底部

手机底部

侧边位置

关机响应

支持

未知

侧边一体化

电源键开孔

Yes

Yes

LRA马达

0815 X轴

0619 X轴

线性马达


后全面屏时代的边框变革,从侧边压感触觉反馈开始

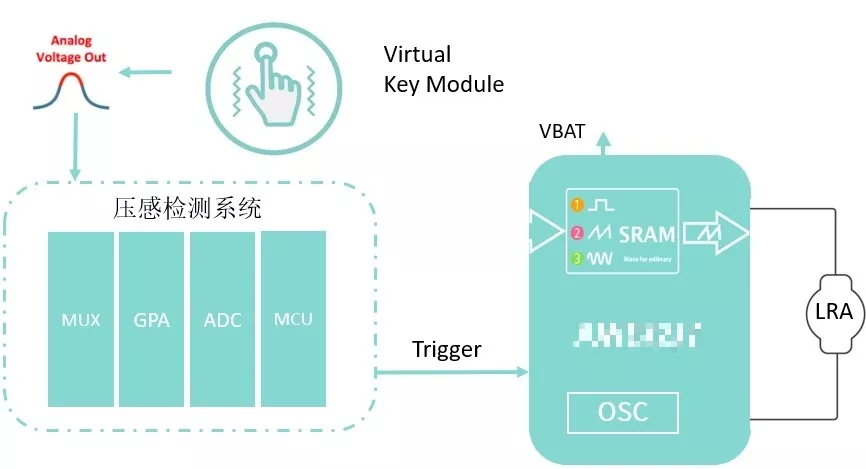

压感虚拟侧键方案系统框图



可以看到艾为的高压触觉反馈系统,在此应用中的设计非常简单,只要压感检测系统检测到压力的阈值,给一个trigger信号过来,就可以快速响应对应的触觉响应。


因为在艾为触觉反馈方案设计之初,就从系统上充分考虑了虚拟按键的需求,即使关机也能工作。


  1. 电池电压直接供电,内置OSC时钟,当AP休眠甚至关机时,依然可以独立工作

  2. 内置SRAM,可以预存按键响应波形,当有对应trigger信号触发时,快速响应

  3. 每次响应完按键振动,自动进入standby机制,standby模式下功耗低至8uA

  4. 极快响应,从收到trigger触发,到线性马达两端出现波形,只需1.2mS

  5. 支持trigger双边沿触发,按键按下和释放都有精确的触觉反馈


虚拟侧键理想的体验是什么呢?我想,它不是为了证明“我存在”,恰恰是希望你发现不了它存在,极致的追求是最自然的交互方式。

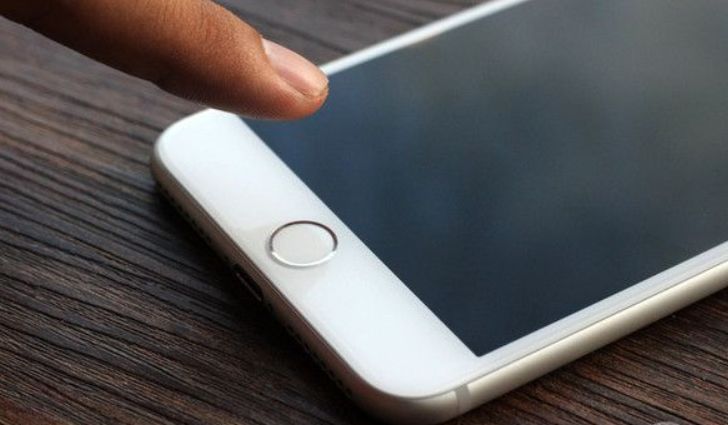

iPhone7经典的虚拟homekey,“骗过”了多少用户,如果不是因为关机后按不动,估计大部分客户都不会发现,原来它是“假的”按键!

后全面屏时代的边框变革,从侧边压感触觉反馈开始


如果iPhone7时代,已经有成熟的关机低功耗触觉反馈设计,我想iPhone的虚拟Homekey可以更加经典!
